Wat is een pitloze vrachtwagendumper en hoe werkt deze?

A pitloze vrachtwagendumper is een hydraulisch kantelplatform voor voertuigen dat zonder enige funderingsput wordt geïnstalleerd, waarbij de basis is ontworpen om direct op het bestaande terrein van de installatielocatie te staan. Omdat er geen graafwerkzaamheden nodig zijn, meldt de fabrikant dat dit ontwerp de civieltechnische kosten met meer dan 90 procent verlaagt in vergelijking met een conventionele vrachtwagendumper, terwijl het ook mogelijk is dat het materieel klaar is voor gebruik op de dag dat het ter plaatse arriveert. In dit artikel wordt uitgelegd hoe het ontwerp van de pitloze vrachtwagendumper werkt, waarom het zeer geschikt is voor renovaties van brownfields en faciliteiten, welke gegevens de voordelen op het gebied van kosten en installatiesnelheid ondersteunen, en waar kopers op moeten letten als ze dit soort apparatuur bij een fabrikant van vrachtwagendumpers kopen.

Wat is een pitloze vrachtwagendumper?

Een vrachtwagendumper, soms geschreven als vrachtwagen-dumper of voertuigkipper, tilt en kantelt een geladen vrachtwagen, aanhangwagen of container zodat bulkmateriaal door de zwaartekracht kan worden gelost in een trechter, put of ontvangststation. Conventionele vrachtwagendumperinstallaties, inclusief ontwerpen met diepe en ondiepe putten, vereisen nog steeds een zekere mate van uitgraving van de fundering om het kantelframe en het hydraulische systeem onder het maaiveld te huisvesten, wat betekent dat civiele werkzaamheden, drainage en waterdichting moeten worden voltooid voordat de mechanische uitrusting kan worden geïnstalleerd.

De pitloze vrachtwagendumper verwijdert de funderingsput volledig uit deze vergelijking. In plaats van een uitsparing van welke diepte dan ook uit te graven, is de basis van de apparatuur ontworpen om direct op het terrein van de installatielocatie te worden geplaatst, zodat het platform, de hydraulische poten en het steunframe allemaal boven het grondniveau zitten vanaf het moment dat ze op hun plaats worden geplaatst. Omdat er geen put is om uit te graven, waterdicht te maken of leeg te laten lopen, is het ook niet nodig om de productie in de omliggende fabriek stop te zetten terwijl de funderingswerkzaamheden zijn voltooid. Dit is de belangrijkste reden waarom deze configuratie door de fabrikant wordt beschreven als klaar voor gebruik op de dag van aankomst.

Deze aanpak is met name relevant voor renovaties van brownfields en upgrades van faciliteiten in de staal-, chemische, cement-, steenkool-, graan-, olie- en voedingsmiddelenindustrie, waar een bestaande productielijn niet gemakkelijk kan worden stilgelegd voor wekenlange graafwerkzaamheden, of waar de indeling van het terrein, ondergrondse nutsvoorzieningen of een hoge grondwaterspiegel het bouwen van een putachtige fundering moeilijk en kostbaar maken.

Hoe het Pitless-ontwerp de kosten van civiele techniek verlaagt

Voordat u naar het onderstaande schema kijkt, helpt het om te begrijpen waarom funderingswerk normaal gesproken de grootste kostenpost is bij de installatie van een vrachtwagendumper. Een conventionele fundering van het puttype vereist uitgraving, tijdelijke versteviging van de putmuren, structureel beton, waterdichtingsmembranen en drainagevoorzieningen om de ondergrondse constructie gedurende zijn levensduur droog te houden. Elk van deze stappen voegt directe materiaal- en arbeidskosten toe, en elke stap voegt ook tijd toe aan de projectplanning, aangezien het uitgraven, het uitharden van het beton en het testen van de waterdichtheid doorgaans achter elkaar moeten worden uitgevoerd. Een pitloos ontwerp verwijdert al deze treden in één keer, omdat de uitrustingsbasis op het bestaande terrein wordt geplaatst in plaats van in een uitgegraven uitsparing. Dit is de reden waarom het pitloze truck-dumper-concept wordt gepositioneerd als een kostenstrategie die zich richt op het grootste regelitem in een typisch installatiebudget, in plaats van elders extra besparingen te realiseren. De onderstaande grafiek illustreert hoe een vrachtwagendumper zonder pit zich verhoudt tot een conventioneel puttype-ontwerp in termen van relatieve civieltechnische kosten.

De donut chart above sets the conventional pit-type truck dumper foundation at a baseline of 100 percent of civil engineering cost and shows the pitless truck dumper consuming only a small remaining share of that baseline. The dark red arc represents the residual cost share after adopting the pitless configuration, while the light pink arc represents the portion of cost that is eliminated entirely. According to the manufacturer's engineering specifications, the pitless design reduces civil engineering cost by more than 90 percent, since no excavation, concrete retaining structure, waterproofing membrane or dewatering system is required at all. This reduction is driven by the elimination of every below-grade construction step, rather than by a partial reduction in pit depth as seen in shallow-pit designs, which is why the cost saving for a pitless configuration is reported as substantially higher than for a shallow-pit alternative. Because the equipment base is designed according to the existing terrain, civil contractors can often prepare the installation surface with minimal grading work rather than a full excavation and concrete pour cycle. This has a direct effect on project schedule, since the civil works phase that normally determines the overall timeline for a truck dumper installation is reduced to a fraction of its usual duration. For facilities considering a brownfield retrofit, this is often the deciding factor, since production downtime associated with a lengthy excavation and curing period can carry its own operational cost that is separate from the construction budget itself. The absence of a below-grade structure also removes the ongoing maintenance burden associated with waterproofing and leakage in a conventional pit, which the manufacturer notes does not need to be considered at all in a pitless configuration. Facilities located in areas with a high water table, or with existing underground utilities and cable runs, may find the pitless approach to be the only practical option without extensive site remediation. Taken together, these factors explain why the pitless truck-dumper concept is positioned as a strategy for facility upgrades and brownfield retrofits where minimizing both cost and disruption to ongoing operations is a priority.

Vergelijking van installatiesnelheid voor pitloze vrachtwagendumpers

Naast de kosten is de installatiesnelheid een van de meest genoemde voordelen van een pitloze vrachtwagendumper, omdat het verwijderen van de graaf- en uithardingsfasen uit de projectplanning een direct effect heeft op hoe snel de apparatuur in gebruik kan worden genomen. Bij een conventionele installatie in een put wordt de tijdlijn gedomineerd door het uitgraven, stutten, storten van beton, het uitharden en het testen van de waterdichtheid, die allemaal vrijwel voltooid moeten zijn voordat de mechanische uitrusting zelfs maar op de locatie kan worden afgeleverd. Bij een pitloze installatie, omdat de basis is ontworpen op basis van het bestaande terrein en niet op een uitgegraven uitsparing, kan de apparatuur volgens de fabrikant op de dag van aankomst klaar zijn voor gebruik. Het onderstaande horizontale staafdiagram drukt dit verschil uit met behulp van een relatieve installatietijdindex, waarbij het conventionele putvormige ontwerp als referentiepunt wordt beschouwd en het putloze ontwerp wordt weergegeven als een proportioneel kortere tijdlijn.

In de grafiek hierboven vertegenwoordigt de langere donkerrode balk de relatieve installatietijdindex van een conventionele vrachtwagendumper, die is ingesteld op 100 en dient als referentiewaarde voor vergelijking tussen de twee configuraties. De veel kortere balk er direct onder vertegenwoordigt de pitloze vrachtwagendumper, waarvan de installatietijdindex ongeveer 15 bedraagt ​​op dezelfde relatieve schaal, consistent met de beschrijving van de fabrikant dat de uitrusting klaar is voor gebruik op de dag van aankomst zodra de basis is gepositioneerd volgens het terrein van de locatie. Deze opening tussen de twee staven weerspiegelt het verwijderen van uitgraving, schoren, betonuitharding en waterdichtheidstesten uit het kritieke projectpad, allemaal stappen die een putloze installatie niet vereist. Voor faciliteiten die een brownfield-retrofit uitvoeren, is een kortere installatieperiode vaak net zo waardevol als de directe kostenbesparing zelf, omdat hierdoor de tijdsduur wordt verkort waarin een productielijn of een terrein buiten gebruik moet worden gesteld. Een putloze configuratie vermindert ook de complexiteit van de coördinatie tussen civiele aannemers en installateurs van apparatuur, omdat de mechanische installatie kan doorgaan zodra het terrein geëgaliseerd en geëgaliseerd is, in plaats van te wachten op een betonuithardingsperiode van meerdere weken. Locaties met bestaande ondergrondse nutsvoorzieningen, kabelgoten of een hoge grondwaterspiegel merken vaak dat de kleinere installatievoetafdruk van een putloos ontwerp conflicten vermijdt die anders dure verplaatsing van nutsvoorzieningen zouden vergen als onderdeel van een putuitgravingsproject. Deze relatieve installatietijdindex is bedoeld als een illustratieve vergelijking op basis van de beschrijving van de fabrikant van de twee configuraties, en niet als een exact schema voor een specifiek project, aangezien de werkelijke installatietijd nog steeds afhangt van de toegang tot de locatie, de omvang van de apparatuur en de beschikbaarheid van lokale aannemers. Kopers die een vrachtwagendumper beoordelen voor een upgrade van de faciliteit, moeten bij de leverancier een projectspecifieke installatietijdlijn aanvragen, zodat de planning kan worden bevestigd in het licht van de operationele beperkingen van de locatie.

Belangrijkste technische kenmerken van een pitloze vrachtwagendumper

Naast het verwijderen van de funderingsput zelf, werken verschillende technische kenmerken samen om dit type vrachtwagendumper veilig, stabiel en efficiënt dagelijks te laten werken. Deze kenmerken zijn relevant voor fabrieksmanagers die de aankoop van een vrachtwagendumper vergelijken met langetermijnonderhoud en operationele overwegingen, in plaats van alleen naar het initiële installatievoordeel te kijken.

• Zeer nauwkeurig synchroon stabiliteitssysteem voor oliecilinders : zorgt ervoor dat beide zijden van het kantelplatform tegelijkertijd bewegen, wat de veiligheid verbetert, trillingen tijdens het gebruik vermindert, de mechanische impact op de oliecilinders vermindert en de levensduur van de cilinders verlengt.
• Volautomatisch vasthoudwielbevestigingsapparaat : beveiligt de wielen van de truck automatisch, zodat de bestuurder in een stoffige omgeving geen afstandsbediening hoeft vast te houden, wat een eenvoudige, veilige en efficiënte bediening op afstand ondersteunt.
• Geïmporteerde hydraulische cilinders en pompen : geselecteerd uit gevestigde internationale merken vanwege veiligheid, betrouwbaarheid en een lange levensduur bij herhaalde laad- en kipcycli.
• Uitvoering zonder funderingsput : de basis van de apparatuur is ontworpen op basis van het terrein van de installatielocatie, waardoor het niet meer nodig is om de productie tijdens civiele werkzaamheden stop te zetten en geen rekening hoeft te houden met waterdichting of lekkage.

Dese features are designed to work together rather than in isolation. The synchronous stability system reduces mechanical stress during each tipping cycle, which supports the long service life claimed for the imported cylinders and pumps, while the automatic retaining wheel device and the pitless base design combine to reduce both the physical footprint of the installation and the number of manual steps involved in bringing the equipment into daily operation.

Driedimensionaal structureel overzicht van het Pitless-platform

Om het pitloze concept gemakkelijker te visualiseren, toont het onderstaande isometrische diagram de belangrijkste structurele elementen van een pitloze vrachtwagendumper in een vereenvoudigd driedimensionaal aanzicht. In plaats van de exacte technische afmetingen weer te geven, illustreert het diagram hoe het platform, de hydraulische steunpoten, het draaischarnier en de basis op terreinniveau zich in de ruimte tot elkaar verhouden. De labels verwijzen naar de structurele zones die eerder in dit artikel zijn beschreven: het kantelplatform waar de vrachtwagen of container op staat, de hydraulische cilinderpoten die voor de hefkracht zorgen, het draaischarnier aan de onderkant van de oprit en het bodemvlak dat elke vorm van uitgegraven fundering vervangt.

In het isometrische aanzicht hierboven vertegenwoordigt het donkerrode oppervlak het platform waarop de vrachtwagen of container rust tijdens het laden en lossen, en het is dit oppervlak dat over zijn werkhoek kantelt wanneer de hydraulische cilinders uitschuiven. De twee verticale steunpoten onder het platform huisvesten de geïmporteerde hydraulische cilinders die worden beschreven in het gedeelte over de productkenmerken, en hun gesynchroniseerde verlenging houdt het platform waterpas en stabiel als het omhoog gaat. Aan de voet van de oprit zorgt het draaischarnier ervoor dat de onderrand van het platform in contact blijft met de grond terwijl het bovenste gedeelte omhoog gaat, en deze mechanische opstelling zorgt ervoor dat de hele constructie kan werken zonder dat een deel ervan afdaalt in een uitgegraven uitsparing. Het bleke basiskussen onder de structuur vertegenwoordigt de fundering op terreinniveau zelf, gevormd volgens de bestaande bodemgesteldheid op de installatieplaats in plaats van dat er een uitgegraven put nodig is, wat het centrale technische principe is achter de categorie zonder pitloze vrachtwagendumpers. Dit diagram is een vereenvoudigde weergave voor illustratieve doeleinden en vervangt geen projectspecifieke constructietekeningen, die altijd bij de fabrikant moeten worden verkregen voordat met de installatie wordt begonnen.

Prestatie- en veiligheidsontwerpkenmerken

Installatiekosten en snelheid zijn slechts een deel van de beslissing bij het selecteren van een vrachtwagendumper, aangezien de dagelijkse bedrijfsveiligheid en betrouwbaarheid op de lange termijn net zo belangrijk zijn voor fabrieksmanagers die een upgrade van een faciliteit evalueren. Het onderstaande radardiagram vertaalt de eerder beschreven ontwerpkenmerken in een eenvoudige illustratieve beoordeling van vijf kenmerken, gebaseerd op de door de fabrikant aangegeven ontwerpkenmerken in plaats van op een onafhankelijke laboratoriumtest. Het is bedoeld om een ​​kwalitatief gevoel te geven van waar de ontwerpkeuzes hun voordelen concentreren, in plaats van een precieze numerieke benchmark te vertegenwoordigen ten opzichte van welke externe standaard dan ook. Elke as van het diagram komt overeen met een van de technische kenmerken die al zijn besproken in het gedeelte over de productkenmerken hierboven. Als je de kaart vanuit het midden naar buiten leest, duidt een punt dichter bij de rand op een sterkere nadruk op dat specifieke ontwerpkenmerk.

Langs de operationele veiligheidsas is de pitloze vrachtwagendumper naar de buitenrand van de kaart gepositioneerd, omdat het automatische vasthoudwielbevestigingsapparaat de noodzaak voor een operator wegneemt om een afstandsbediening vast te houden in een stoffige losomgeving vlakbij het voertuig. De levensduuras van de cilinder weerspiegelt de combinatie van het synchrone stabiliteitssysteem en het gebruik van geïmporteerde cilinders en pompen, die beide naar verluidt bijdragen aan een langere levensduur van de hydraulische componenten. De as voor de installatiesnelheid weerspiegelt de volledige verwijdering van de funderingsput, waardoor de apparatuur volgens de fabrikant klaar is voor gebruik op de dag van aankomst zodra de basis op terreinniveau is geplaatst. De as voor aanpassing aan de locatie weerspiegelt het feit dat de basis van de apparatuur kan worden ontworpen op basis van het terrein van de installatielocatie, wat de putloze configuratie bijzonder geschikt maakt voor brownfieldlocaties met onregelmatige bodemomstandigheden of bestaande infrastructuur in de buurt. De trillingscontrole-as weerspiegelt de rol van het synchrone stabiliteitssysteem bij het waterpas houden van het platform tijdens het heffen, waardoor de mechanische schokken die worden overgedragen op de cilinders en de ondersteunende structuur worden verminderd, ongeacht of de basis zich in een put of op terreinniveau bevindt. Omdat er geen put is om te inspecteren of te onderhouden, zijn routineonderhoudsactiviteiten voor een installatie zonder put over het algemeen toegankelijker dan voor een installatie van het puttype, waarbij technici anders mogelijk naar een besloten, ondergrondse ruimte moeten afdalen. Het is de moeite waard te herhalen dat dit radardiagram een ​​kwalitatieve illustratie is van de vastgestelde prioriteiten van het ontwerp en geen gecertificeerd testresultaat is, en dat fabrieksingenieurs die een specifiek vrachtwagendumpermodel evalueren, het technische gegevensblad van de fabrikant moeten opvragen en, indien van toepassing, inspectierapporten van derden voor het exacte model in kwestie. Lezers die meerdere leveranciers vergelijken, moeten dit soort diagrammen beschouwen als een startpunt voor het stellen van gedetailleerde technische vragen, en niet als een uiteindelijke basis voor op zichzelf staande inkoopbeslissingen.

Civiele bouwkostenreductie in één oogopslag

Omdat de civieltechnische kosten het enige cijfer zijn dat het vaakst wordt genoemd bij het bespreken van vrachtwagendumpers zonder pit, is het nuttig om dit nog een keer te presenteren in een speciaal meterformaat dat de hele discussie in één enkel beeld samenvat. De onderstaande meter toont de gerapporteerde kostenbesparingen voor het putloze ontwerp ten opzichte van een conventionele putinstallatie, uitgedrukt als een percentage van het maximale cijfer waarnaar de fabrikant verwijst. Dit diagram is bedoeld als een korte samenvatting voor lezers die het kopnummer willen weten zonder de volledige kostenspecificatie door te lezen die eerder in het artikel is besproken. De naaldpositie komt rechtstreeks overeen met het door de fabrikant opgegeven reductiecijfer van ruim 90 procent.

De needle in this gauge chart points close to the top of the scale, illustrating that the manufacturer's reported reduction of more than 90 percent represents a large share of the theoretical maximum on this illustrative 0 to 100 percent scale. This single figure summarizes everything discussed in the earlier sections of this article: no excavation, no retaining structure, no waterproofing membrane and no dewatering system are required, since the pitless design places the equipment base directly on the existing terrain. For budget planning purposes, procurement teams can use this figure as a starting reference point when comparing quotations for civil works between a conventional pit-type truck dumper and a pitless truck dumper on the same site. It is important to note that the exact percentage achieved on any individual project depends on local terrain conditions, site access and the civil contractor's own pricing, so the reported figure should be treated as a representative outcome rather than a guaranteed result for every installation. Even accounting for this variability, the direction of the saving is consistent across projects, since the underlying engineering principle, removing the foundation pit altogether, applies regardless of site-specific terrain. Facilities pursuing a brownfield retrofit or a rapid facility upgrade may find that the pitless approach shortens the time between project approval and commissioning far more than a shallow-pit alternative, since civil works are typically the longest lead-time item in any truck dumper installation. For multinational operators managing several plants across different regions, standardizing on a pitless truck-dumper design can also simplify civil engineering specifications across sites with varying soil and groundwater conditions, since the base is adapted to whatever terrain is present rather than requiring a uniform excavation depth.

Typische toepassingen voor brownfield-retrofits en upgrades van faciliteiten

Vrachtwagendumperapparatuur, inclusief de putloze configuratie, wordt gebruikt in een reeks industrieën voor de behandeling van bulkmateriaal waar vrachtwagens, opleggers of containers snel en veilig moeten worden gelost. De onderstaande tabel geeft een overzicht van enkele sectoren waar dit type apparatuur vaak wordt toegepast, samen met het algemene type materiaal dat doorgaans in elk geval wordt verwerkt.

Omdat de productie van een vrachtwagendumper zonder pit niet hoeft te worden stopgezet vanwege funderingswerkzaamheden, is deze bijzonder geschikt voor faciliteiten die de loscapaciteit moeten toevoegen of vervangen terwijl een bestaande lijn blijft functioneren, wat een veel voorkomende vereiste is tijdens een upgrade van een faciliteit in een van de hierboven genoemde industrieën.

Een Pitless Truckdumper-fabrikant kiezen

Bij het beoordelen van een fabrikant of groothandel van vrachtwagendumpers voor een pitloze installatie kijken kopers doorgaans verder dan de voordelen op het gebied van kosten en installatiesnelheid en beoordelen ze verschillende aanvullende factoren voordat ze een aankoopbeslissing nemen. De volgende lijst vat de belangrijkste punten samen die inkoop- en engineeringteams vaak beoordelen bij het vergelijken van leveranciers van automatische laad- en losapparatuur.

1. Of de leverancier locatiespecifieke terreinomstandigheden kan beoordelen en kan bevestigen dat een basisontwerp zonder putten geschikt is voordat de apparatuur wordt vervaardigd.
2. De brand and specification of the hydraulic cylinders and pumps used in the system, since these components directly affect long-term reliability.
3. Of het vasthoudwielbevestigingsapparaat en het besturingssysteem bediening op afstand ondersteunen, passend bij het personeelsmodel van de koper.
4. De manufacturer's track record and experience across the buyer's specific industry, whether that is steel, chemical, cement, coal, grain or food processing.
5. Exportervaring en after-salesondersteuning voor kopers buiten het thuisland van de fabrikant.

Het doornemen van deze checklist met een shortlist van leveranciers of groothandelaars van vrachtwagendumpers zorgt ervoor dat de uiteindelijk geselecteerde uitrusting overeenkomt met zowel de terreinomstandigheden van de locatie als het operationele schema van de fabriek voor een renovatie van een brownfield of een upgrade van de faciliteit.

Over Jiangsu Zhengding Intelligent Equipment Co., Ltd.

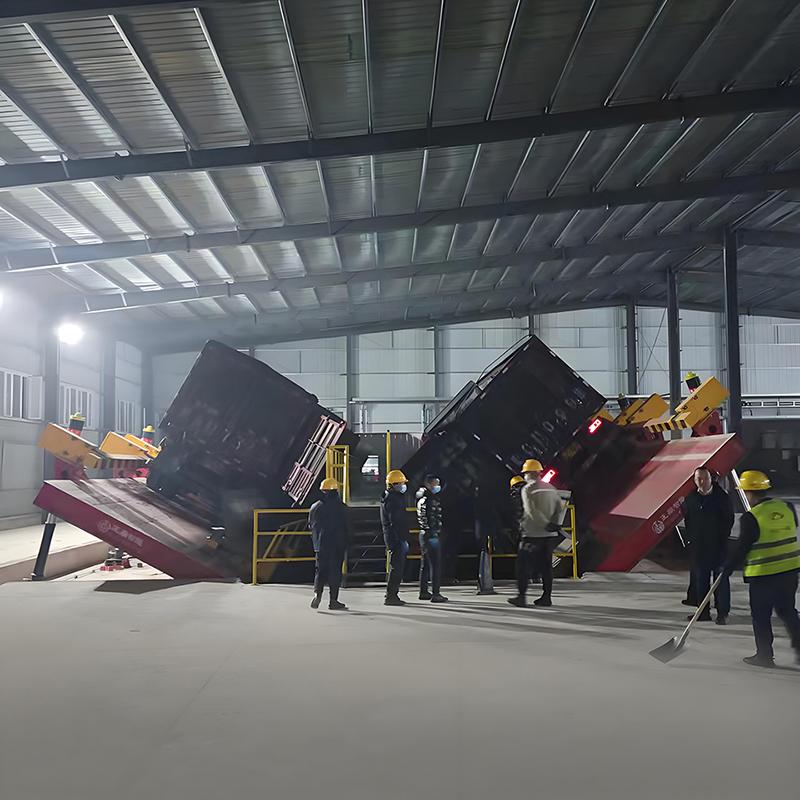

Jiangsu Zhengding Intelligent Equipment Co., Ltd. is een nationale hightech onderneming die zich voornamelijk bezighoudt met onderzoek, ontwikkeling en productie van intelligente logistieke apparatuur. Het bedrijf biedt systematische oplossingen voor het automatisch laden en lossen van auto's en containers voor klanten in verschillende industrieën. Het biedt gebruikers van harte verschillende soorten automatische laad- en losapparatuur, waaronder achterdumpers, zijdumpers, autolaadapparatuur en containervinnen, en is een van de bedrijven met een relatief compleet assortiment automatische laad- en losapparatuur voor auto's en containers in China.

De company's products are widely used in the steel, chemical, cement, coal, grain, oil and food industries, and are exported to Japan, Brazil, Egypt, Pakistan, India, the Middle East and Southeast Asian countries. The annual sales volume and technical performance of its automatic loading and unloading equipment for cars are in a leading position in China, and typical international users include Budweiser, Heineken, Buhler Group, Wilmar International, Cargill, DuPont, Louis Dreyfuss, Charoen Pokphand Group and Saint-Gobain Group.
