Wat is een vrachtwagendumper met ondiepe fundering en waarom dit belangrijk is

A vrachtwagendumper met ondiepe fundering is een hydraulisch kipplatform waarvan de diepte van de funderingsput beperkt is tot de dikte van het platform zelf, in plaats van de volledige hoogte van de kipconstructie. Omdat de ondersteunende put slechts zo diep hoeft te zijn als het platformframe, worden de graaf-, betonstort- en versterkingswerkzaamheden ter plaatse allemaal verminderd. Daarom rapporteert de fabrikant dat dit ontwerp de civieltechnische kosten met meer dan 60 procent verlaagt in vergelijking met een conventionele vrachtwagendumper met diepe put. In dit artikel wordt uitgelegd hoe het ontwerp van een vrachtwagendumper met ondiepe fundering werkt, welke gegevens de kosten- en veiligheidsvoordelen ervan ondersteunen, hoe het zich verhoudt tot conventionele systemen met diepe putten en waar kopers op moeten letten als ze dit soort apparatuur aanschaffen bij een fabrikant van vrachtwagendumpers.

Wat is een vrachtwagendumper met ondiepe fundering

Een vrachtwagendumper, soms geschreven als vrachtwagen-dumper of voertuigkipper, is een laad- en losapparaat dat een geladen vrachtwagen, aanhangwagen of container optilt en kantelt, zodat bulkmateriaal door de zwaartekracht kan worden gelost in een trechter, put of ontvangststation. Traditionele vrachtwagendumperinstallaties zijn afhankelijk van een diepe funderingsput waarin het kantelframe, de hydraulische cilinders en de contragewichtstructuur zich onder het maaiveld bevinden, wat doorgaans enkele meters uitgraving, drainagevoorzieningen en structureel betonwerk vereist voordat de mechanische uitrusting zelfs maar kan worden geïnstalleerd.

De vrachtwagendumper met ondiepe fundering ontwerp verandert deze relatie tussen de apparatuur en de civiele werken eromheen. In plaats van het kantelframe in een diepe put te laten zinken, staat het platform op een ondiepe fundering waarvan de diepte alleen overeenkomt met de dikte van de platformconstructie zelf. De hydraulische cilinders, het synchronisatiesysteem en de steunpoten zijn zo ontworpen dat de hef- en kipbeweging grotendeels bovengronds plaatsvindt. Daarom wordt deze configuratie ook wel een bovengrondse of lage vrachtwagendumper genoemd.

Deze aanpak is met name relevant voor faciliteiten in de staal-, chemische, cement-, steenkool-, graan-, olie- en voedselverwerkende industrie, waar losstations voor vrachtwagens en containers vaak worden toegevoegd aan bestaande terreinen die oorspronkelijk niet waren ontworpen voor het uitgraven van diepe putten, hoge grondwaterstanden of ondergrondse nutsconflicten.

Hoe het ontwerp van de ondiepe put de kosten van civiele techniek verlaagt

Voordat we naar de onderstaande grafiek kijken, kunnen we beter begrijpen waarom de funderingsdiepte de grootste oorzaak is van de civieltechnische kosten bij een vrachtwagendumperproject. Elke extra meter putdiepte vergroot het volume grond dat moet worden uitgegraven en verwijderd, de hoeveelheid structureel beton die nodig is om de putmuren vast te houden en de complexiteit van de ontwaterings- en drainagesystemen die nodig zijn om de put droog te houden. Diepere putten verlengen ook de bouwschema's, omdat uitgraven, stutten, waterdicht maken en uitharden allemaal achter elkaar moeten worden voltooid voordat de mechanische uitrusting kan worden geïnstalleerd. Om deze reden richten fabrikanten die het kantelmechanisme opnieuw ontwerpen om in een ondiepe put te werken, zich rechtstreeks op de grootste kostencomponent van de totale installatie. De onderstaande grafiek illustreert hoe een vrachtwagendumper met ondiepe fundering zich verhoudt tot een conventioneel ontwerp met diepe putten in termen van relatieve civieltechnische kosten.

De donut chart above sets the conventional deep-pit truck dumper foundation at a baseline of 100 percent of civil engineering cost and shows the shallow foundation truck dumper consuming only a fraction of that baseline. The dark red arc represents the remaining cost share after adopting the shallow pit design, while the light pink arc represents the portion of cost that is eliminated. According to the manufacturer's engineering specifications, the shallow foundation configuration reduces civil construction cost by up to 70 percent, since the excavation depth is limited to the thickness of the platform rather than the full height of the tipping frame. This reduction is driven primarily by the elimination of deep excavation, reduced concrete volume for retaining structures, and a shorter dewatering and curing period before installation can proceed. A smaller pit also reduces the amount of structural steel needed for shoring during construction, which further compounds the savings on the civil works side of the project. For plant operators working with existing yards, a shallower pit reduces the likelihood of encountering buried utilities, cable trenches or high groundwater tables that commonly complicate deep excavation projects. The reduced footprint below grade also shortens the overall installation timeline, since civil contractors can complete the shallow pit and pour the supporting slab in a fraction of the time required for a deep foundation. This time saving is particularly valuable for facilities that need to bring a new truck unloading station into service quickly, such as during a plant expansion or a seasonal harvest period in grain and food processing operations. Because less excavation is required, the amount of spoil that must be trucked off site and disposed of is also reduced, which has a secondary benefit for sites with limited space for temporary soil storage. Taken together, these factors explain why the shallow foundation truck-dumper concept is positioned as a practical alternative for projects where deep pit construction is costly, slow, or constrained by site conditions.

Vergelijking van graafdiepte voor funderingen van vrachtwagendumpers

De diepte van de fundering is de fysieke dimensie die uiteindelijk de oorzaak is van de meeste verschillen in kosten en planning die in de vorige sectie zijn beschreven. Het is dus nuttig om deze direct te visualiseren. Bij een conventionele vrachtwagendumper moet de put diep genoeg zijn om het volledig kantelbare frame, de hydraulische cilinderslag en de contragewichtstructuur te huisvesten, waardoor de bodem van de put doorgaans ruim onder het omringende niveau ligt. Bij een vrachtwagendumper met ondiepe fundering is de putdiepte beperkt tot de dikte van de platformconstructie, aangezien het kantelmechanisme grotendeels op of boven maaiveldniveau werkt. Het onderstaande horizontale staafdiagram drukt dit verschil uit met behulp van een relatieve graafdiepte-index, waarbij het conventionele ontwerp als referentiepunt wordt beschouwd en het ondiepe funderingsontwerp wordt weergegeven als een proportioneel ondiepere put.

In de grafiek hierboven vertegenwoordigt de langere donkerrode balk de graafdiepte-index van een conventionele vrachtwagendumper met diepe putten, die is ingesteld op 100 om als referentiewaarde voor vergelijking te dienen. De kortere balk direct daaronder vertegenwoordigt de vrachtwagendumper met ondiepe fundering, waarvan de graafdiepte-index ongeveer 30 bedraagt ​​op dezelfde relatieve schaal, in overeenstemming met de verklaring van de fabrikant dat de putdiepte alleen overeenkomt met de dikte van het platform. Deze visuele opening tussen de twee staven is de fysieke reden achter de kostenreductie die eerder in dit artikel in het ringdiagram is weergegeven, omdat minder diepte zich direct vertaalt in minder graafvolume, minder beton en minder tijd besteed aan schoren en ontwatering. Een ondiepere uitgraving vermindert ook het risicoprofiel van de bouwfase zelf, omdat werknemers minder tijd doorbrengen in kleine, ondergrondse ruimtes en de putmuren minder tijdelijke ondersteuning nodig hebben tijdens het storten. Voor werfingenieurs die een vrachtwagendumper beoordelen voor het lossen van bulklading, is deze dieptevergelijking vaak het eerste praktische filter dat wordt gebruikt bij de beslissing of een ontwerp met een diepe put of een ondiepe fundering haalbaar is voor een bepaalde locatie. Op locaties met een hoge grondwaterstand, bestaande ondergrondse leidingen of beperkte toegang tot graafwerkzaamheden komt vaak tot de conclusie dat een vrachtwagendumper met ondiepe fundering de enige realistische optie is zonder uitgebreide en kostbare sanering van de locatie. Omgekeerd kunnen locaties met voldoende ruimte, laag grondwater en geen ondergrondse nutsconflicten nog steeds kiezen voor een diepputontwerp als overwegingen van de installatie-indeling dit de voorkeur geven, aangezien beide configuraties geldige technische benaderingen blijven, afhankelijk van de projectomstandigheden. De relatieve diepte-index die in deze grafiek wordt gebruikt, is bedoeld als een illustratieve vergelijking op basis van het platformdikteprincipe zoals beschreven door de fabrikant, en niet als een exacte meting voor een specifieke installatie, aangezien de werkelijke putafmetingen variëren per model, capaciteit en locatiespecifieke technische beoordeling. Kopers die een vrachtwagendumper voor hun eigen faciliteit evalueren, moeten projectspecifieke funderingstekeningen bij de leverancier opvragen, zodat de exacte graafvereisten kunnen worden bevestigd aan de hand van de plaatselijke bodemgesteldheid.

Belangrijkste technische kenmerken van een vrachtwagendumper met ondiepe fundering

Naast de ondiepe put zelf werken verschillende technische kenmerken samen om dit type vrachtwagendumper veilig, stabiel en efficiënt dagelijks te laten werken. Deze kenmerken zijn vooral relevant voor fabrieksmanagers die de aankoop van een vrachtwagendumper vergelijken met onderhouds- en veiligheidsoverwegingen op de lange termijn, in plaats van alleen naar de initiële installatiekosten te kijken.

• Zeer nauwkeurig synchroon stabiliteitssysteem voor oliecilinders : zorgt ervoor dat beide zijden van het kantelplatform tegelijkertijd bewegen, wat de veiligheid verbetert, trillingen tijdens het gebruik vermindert, de mechanische impact op de oliecilinders vermindert en de levensduur van de cilinders verlengt.
• Volautomatisch vasthoudwielbevestigingsapparaat : beveiligt de wielen van de vrachtwagen automatisch, zodat de bestuurder niet naar de stoffige losplaats hoeft te lopen om het voertuig handmatig te repareren, wat een eenvoudige, veilige en efficiënte bediening op afstand ondersteunt.
• Geïmporteerde hydraulische cilinders en pompen : geselecteerd uit gevestigde internationale merken vanwege betrouwbaarheid en een lange levensduur bij herhaalde laad- en kipcycli.
• Onbemande controlemogelijkheid : stelt de vrachtwagenchauffeur in staat het lossen zelfstandig uit te voeren, zonder dat voor elke cyclus een toegewijde professionele operator ter plaatse nodig is.
• Constructief ontwerp van ondiepe fundering : beperkt de putdiepte tot de dikte van het platform, wat het structurele kernkenmerk is achter de kostenreductie voor civiele techniek die eerder in dit artikel werd besproken.

Dese features are designed to work together rather than in isolation. For example, the synchronous stability system reduces mechanical stress during each tipping cycle, which in turn supports the long service life claimed for the imported cylinders and pumps, while the automatic retaining wheel device and unmanned control capability reduce the number of operators required to be physically present in the loading zone during each cycle.

Driedimensionaal structureel overzicht van het vrachtwagendumperplatform

Om het concept van de ondiepe fundering gemakkelijker te visualiseren, toont het onderstaande isometrische diagram de belangrijkste structurele elementen van een vrachtwagendumperplatform in een vereenvoudigde driedimensionale weergave. In plaats van de exacte technische afmetingen weer te geven, is het diagram bedoeld om te illustreren hoe het platform, de hydraulische steunpoten, het draaischarnier en de ondiepe funderingsplaat zich in de ruimte tot elkaar verhouden. De labels verwijzen naar de vier structurele zones die eerder in dit artikel zijn beschreven: het kantelplatform waar de vrachtwagen of container op staat, de hydraulische cilinderpoten die voor de hefkracht zorgen, het draaischarnier aan de voet van de oprit en de ondiepe funderingsplaat die een diep uitgegraven put vervangt.

In het isometrische aanzicht hierboven vertegenwoordigt het donkerrode oppervlak het platform waarop de vrachtwagen of container rust tijdens het laden en lossen, en het is dit oppervlak dat over zijn werkhoek kantelt wanneer de hydraulische cilinders uitschuiven. De twee verticale steunpoten onder het platform huisvesten de geïmporteerde hydraulische cilinders die worden beschreven in het gedeelte over de productkenmerken, en hun gesynchroniseerde verlenging zorgt ervoor dat het platform waterpas en stabiel blijft als het omhoog gaat. Aan de onderkant van de oprit zorgt het draaischarnier ervoor dat de onderkant van het platform in contact blijft met het maaiveld terwijl het bovenste gedeelte omhoog gaat, het mechanische detail dat een bovengrondse kantelbeweging mogelijk maakt zonder een diepe put. De gearceerde plaat onder de structuur vertegenwoordigt de ondiepe fundering zelf, en de diepte ervan komt alleen overeen met de dikte van de platformstructuur in plaats van zich naar beneden uit te strekken om plaats te bieden aan het volledige kantelmechanisme, het centrale technische principe achter deze productcategorie. Dit diagram is een vereenvoudigde weergave voor illustratieve doeleinden en vervangt geen projectspecifieke constructietekeningen, die altijd bij de fabrikant moeten worden verkregen voordat de bouw begint.

Prestatie- en veiligheidsontwerpkenmerken

De civieltechnische kosten vormen slechts een onderdeel van de beslissing bij het selecteren van een vrachtwagendumper, aangezien de dagelijkse bedrijfsveiligheid en betrouwbaarheid op de lange termijn net zo belangrijk zijn voor fabrieksmanagers. Het onderstaande radardiagram vertaalt de eerder beschreven ontwerpkenmerken in een eenvoudige illustratieve beoordeling van vijf kenmerken, gebaseerd op de door de fabrikant aangegeven ontwerpkenmerken in plaats van op een onafhankelijke laboratoriumtest. Het is bedoeld om een ​​kwalitatief gevoel te geven van waar de ontwerpkeuzes hun voordelen concentreren, in plaats van een precieze numerieke benchmark te vertegenwoordigen ten opzichte van welke externe standaard dan ook. Elke as van het diagram komt overeen met een van de technische kenmerken die al zijn besproken in het gedeelte over de productkenmerken hierboven. Als je de kaart vanuit het midden naar buiten leest, duidt een punt dichter bij de rand op een sterkere nadruk op dat specifieke ontwerpkenmerk.

Langs de operationele veiligheidsas is de vrachtwagendumper met ondiepe fundering naar de buitenrand van de kaart gepositioneerd, omdat de automatische vasthoudwielbevestiging de noodzaak voor een bestuurder wegneemt om een geladen voertuig in een stoffige loszone te naderen. De levensduuras van de cilinder weerspiegelt de combinatie van het synchrone stabiliteitssysteem en het gebruik van geïmporteerde cilinders en pompen, die beide naar verluidt bijdragen aan een langere levensduur van de hydraulische componenten. De as op het automatiseringsniveau weerspiegelt de onbemande besturingsmogelijkheden, waardoor de vrachtwagenchauffeur de apparatuur rechtstreeks kan bedienen zonder dat er voor elke cyclus een speciale operator aanwezig is. De trillingsbeheersingsas weerspiegelt de rol van het synchrone stabiliteitssysteem bij het waterpas houden van het platform tijdens het heffen, waardoor de mechanische schokken die worden overgedragen op de cilinders en de ondersteunende structuur worden verminderd. De as voor onderhoudsgemak weerspiegelt een combinatie van minder bewegende delen die onder het maaiveld liggen, vanwege de ondiepe fundering, en de algemene ontwerpfilosofie van het verminderen van handmatige interventies tijdens normale bedrijfscycli. Omdat de put zelf ondieper is, zijn routine-inspecties en onderhoud van het funderingsgebied over het algemeen beter toegankelijk dan bij een diepe putinstallatie, waarbij technici mogelijk naar een besloten ruimte moeten afdalen om structurele elementen te inspecteren. Het is de moeite waard te herhalen dat dit radardiagram een ​​kwalitatieve illustratie is van de vastgestelde prioriteiten van het ontwerp en geen gecertificeerd testresultaat is, en dat fabrieksingenieurs die een specifiek vrachtwagendumpermodel evalueren, het technische gegevensblad van de fabrikant moeten opvragen en, indien van toepassing, inspectierapporten van derden voor het exacte model in kwestie. Lezers die meerdere leveranciers vergelijken, moeten dit soort diagrammen beschouwen als een startpunt voor het stellen van gedetailleerde technische vragen, en niet als een uiteindelijke basis voor op zichzelf staande inkoopbeslissingen.

Civiele bouwkostenreductie in één oogopslag

Omdat de civieltechnische kosten het enige cijfer zijn dat het vaakst wordt genoemd bij het bespreken van vrachtwagendumpers met ondiepe fundering, is het nuttig om dit nog een keer te presenteren in een speciaal meterformaat dat de hele discussie in één enkel beeld samenvat. De onderstaande meter toont de gerapporteerde kostenbesparingsresultaten voor het ontwerp van een ondiepe fundering in vergelijking met een conventionele installatie in een diepe put, uitgedrukt als een percentage van het maximale cijfer waarnaar de fabrikant verwijst. Dit diagram is bedoeld als een korte samenvatting voor lezers die het kopnummer willen weten zonder de volledige kostenspecificatie door te lezen die eerder in het artikel is besproken. De naaldpositie komt direct overeen met het door de fabrikant opgegeven reductiebereik van ongeveer 60 tot 70 procent, afhankelijk van de projectomstandigheden.

De needle in this gauge chart points close to the upper portion of the scale, illustrating that the manufacturer's reported reduction of up to 70 percent represents a substantial share of the theoretical maximum on this illustrative 0 to 100 percent scale. This single figure summarizes everything discussed in the earlier sections of this article: less excavation depth translates into less concrete, less shoring, less dewatering, and a shorter overall construction schedule before the truck dumper can be commissioned. For budget planning purposes, procurement teams can use this figure as a starting reference point when comparing quotations for civil works between a conventional deep-pit truck dumper and a shallow foundation truck dumper on the same site. It is important to note that the exact percentage achieved on any individual project depends on local soil conditions, the depth of the water table, the specific model and capacity selected, and the civil contractor's own pricing, so the 60 to 70 percent range should be treated as a representative figure rather than a guaranteed outcome for every installation. Even accounting for this variability, the direction of the saving is consistent across projects, since the underlying engineering principle, limiting pit depth to platform thickness, applies regardless of site-specific conditions. Facilities considering a new truck unloading station, or looking to replace an aging deep-pit dumper, may find that the shallow foundation approach shortens the time between project approval and commissioning, since civil works are typically the longest lead-time item in this type of installation. For multinational operators managing several plants across different regions, standardizing on a shallow foundation truck-dumper design can also simplify civil engineering specifications across sites with varying soil and groundwater conditions, since the foundation requirement is less sensitive to those variables than a deep-pit design would be.

Typische industrieën die vrachtwagendumpers met ondiepe fundering gebruiken

Vrachtwagendumperapparatuur, inclusief de configuratie met ondiepe fundering, wordt gebruikt in een reeks industrieën voor de behandeling van bulkmateriaal waar vrachtwagens, opleggers of containers snel en veilig moeten worden gelost. De onderstaande tabel geeft een overzicht van enkele sectoren waar dit type apparatuur vaak wordt toegepast, samen met het algemene type materiaal dat doorgaans in elk geval wordt verwerkt.

Omdat de losbehoeften in deze sectoren verschillen, wordt een vrachtwagendumper vaak gespecificeerd naast andere automatische laad- en losapparatuur, zoals zijdumpers, autolaadapparatuur en containervinnen, zodat één locatie meerdere voertuig- en containertypen via hetzelfde losstation kan verwerken.

Kiezen voor een fabrikant van een vrachtwagendumper met ondiepe fundering

Bij het beoordelen van een fabrikant of groothandel van vrachtwagendumpers voor een project met een ondiepe fundering kijken kopers doorgaans verder dan de kostenbesparing en beoordelen ze verschillende aanvullende factoren voordat ze een aankoopbeslissing nemen. De volgende lijst vat de belangrijkste punten samen die inkoop- en engineeringteams vaak beoordelen bij het vergelijken van leveranciers van automatische laad- en losapparatuur.

1. Of de leverancier projectspecifieke constructie- en funderingstekeningen kan aanleveren in plaats van alleen generieke marketingafmetingen.
2. De brand and specification of the hydraulic cylinders and pumps used in the system, since these components directly affect long-term reliability.
3. Of het vasthoudwielbevestigingsapparaat en het besturingssysteem onbemande bediening of bediening op afstand ondersteunen, passend bij het personeelsmodel van de koper.
4. De manufacturer's track record and experience across the buyer's specific industry, whether that is steel, chemical, cement, coal, grain or food processing.
5. Exportervaring en after-salesondersteuning voor kopers buiten het thuisland van de fabrikant.

Het doornemen van deze checklist met een shortlist van leveranciers of groothandelaren van vrachtwagendumpers zorgt ervoor dat de uiteindelijk geselecteerde apparatuur voldoet aan zowel de civieltechnische beperkingen van de locatie als de dagelijkse operationele vereisten van de fabriek.

Over Jiangsu Zhengding Intelligent Equipment Co., Ltd.

Jiangsu Zhengding Intelligent Equipment Co., Ltd. is een nationale hightech onderneming die zich voornamelijk bezighoudt met onderzoek, ontwikkeling en productie van intelligente logistieke apparatuur. Het bedrijf biedt systematische oplossingen voor het automatisch laden en lossen van auto's en containers voor klanten in verschillende industrieën. Het biedt gebruikers van harte verschillende soorten automatische laad- en losapparatuur, waaronder achterdumpers, zijdumpers, autolaadapparatuur en containervinnen, en is een van de bedrijven met een relatief compleet assortiment automatische laad- en losapparatuur voor auto's en containers in China.

De company's products are widely used in the steel, chemical, cement, coal, grain, oil and food industries, and are exported to Japan, Brazil, Egypt, Pakistan, India, the Middle East and Southeast Asian countries. The annual sales volume and technical performance of its automatic loading and unloading equipment for cars are in a leading position in China, and typical international users include Budweiser, Heineken, Buhler Group, Wilmar International, Cargill, DuPont, Louis Dreyfuss, Charoen Pokphand Group and Saint-Gobain Group.

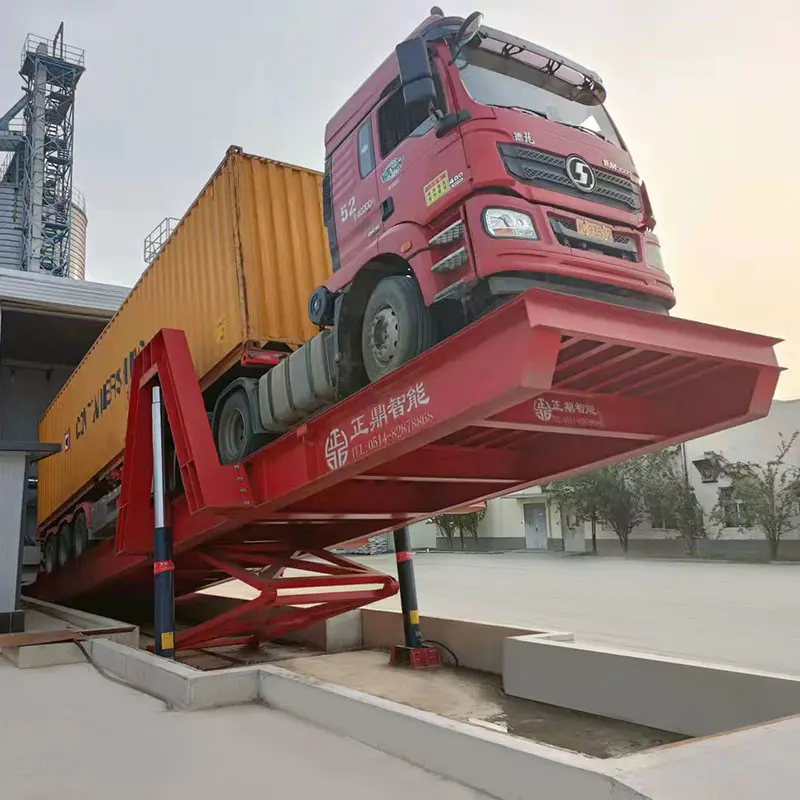

De image above shows a shallow foundation truck dumper lifting a loaded truck and container trailer during an unloading cycle, illustrating how the platform rises above grade while the supporting foundation beneath it remains shallow, consistent with the platform-thickness design principle described throughout this article.
